一、 產品簡介：

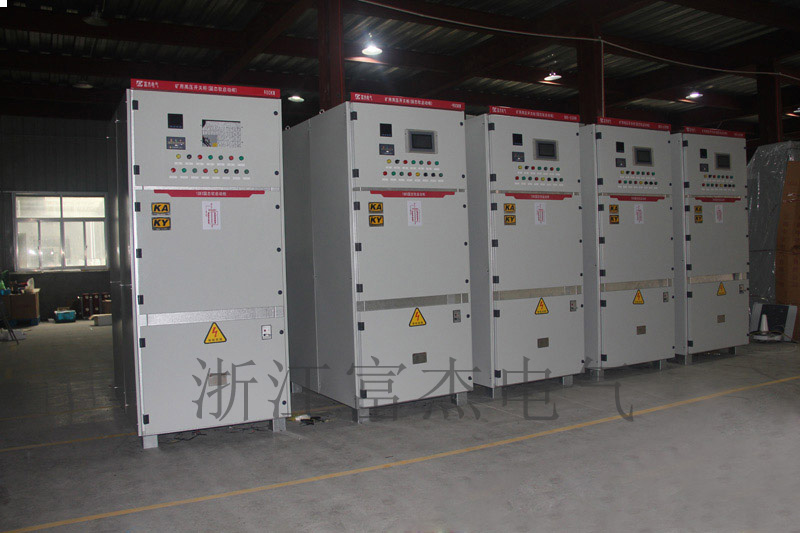

GKG系列高壓固態軟起動裝置(以下簡稱軟起動裝置/1-10KV礦用一般型軟起動柜)是采用新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。
產品廣泛應用于額定電壓3000—15000V的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是優良的高壓電機起動及保護設備
1、技術特點
● 部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
● 可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。
● 可控硅保護部件：主要包括由RC 網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。
● 光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
● 真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
● 信號采集與保護部件：通過電壓互感器、電流互感器、避雷器對主回路電壓、電流信號進行采集，主CPU 控制并進行相應保護。
● 系統控制與顯示部件：32 位ARM 核微控制器執行中心控制、LCD 液晶／觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
● 柜體結構采用高壓開關柜柜體，主體結構采用厚度為2mm 的覆鋁鋅鋼板復合折邊工藝，柜門采用2mm 厚的冷軋鋼板復合折邊工藝，柜門采用靜電噴塑工藝，具有抗撞擊、耐腐蝕及外形美觀的特點。防護等級為IP40。
2、功能特點
● 多種起動方式；
● 起動控制：整機設有本地、遠程（外部干接點）、PLC、通迅（485 接口、Modbus）起停控制功能；
● 軟起／直接起動具有轉換功能；
● 晶閘管的保護：阻容吸收動靜態均壓技術，保證功率器件在高電壓下串聯的可靠安全運行；
● 抗干擾性強；
● 模塊化設計；
● 通訊接口：RS-485 通訊接口，內嵌標準MODBUS 協議，方便組態連接；
● 模擬信號輸出：4-20ma 信號；
● 具有故障記憶；
● 先進、完善的起停功能；
● 高可靠性；高安全性；實用性強
二、 技術指標：
基本參數 | |
負載種類 | 三相高壓鼠籠式異步電機、同步電機 |
交流電壓 | 3-10KV AC |
工作頻率 | 50Hz-60Hz |
相 序 | GKGR允許在任何相序下工作(可通過參數設定) |
主回路組成 | (12SCRS、18SCRS、30SCRS視型號而定) |
旁路接觸器 | 具有直接起動容量的接觸器 |
控制電源 | AC220V±15% |
瞬時過電壓保護 | dv/dt吸收網絡 |
起動頻次 | 1—6次(每小時) |
環境條件 | 環境溫度：-20°C -+50°C |
相對濕度：5%----95%無凝露 | |
海拔小于1500米(大于1500米需降容使用) | |
保護功能 | |
缺相保護 | 在起動或運行過程中，斷開主電源的任意相 |
運行過流保護 | 運行過流保護設定：20～500%Ie |
相電流不平衡保護 | 相電流不平衡保護：0～100% |
過載保護 | 過載保護級別：10A、10、15、20、25、30 |
欠載保護 | 欠載保護級別：0～99% 欠載保護動作時間：0～250S |
起動超時 | 起動時間限制：0～120S |
過壓保護 | 主電源電壓高于額定值的120%時，過壓保護 |
欠壓保護 | 主電源電壓低于額定值的70%時，欠壓保護 |
相序保護 | 允許在任何相序下工作(可通過參數設定) |
接地保護 | 接地電流大于設定值時保護 |
通訊說明 | |
通訊協議 | Modbus RTU |
通訊接口 | RS485 |
網絡連接 | 每臺GKG可與其它GKG設備連網通訊 |
功 能 | 通過通訊接口可以觀察運行狀態、編程 |
操作界面 | |
顯 示 | LCD(液晶)顯示/觸摸屏顯示 |
語 言 | 中、英文 |
鍵 盤 | 觸摸屏 |
儀表顯示 | |
主電源電壓 | 顯示三相主電源電壓 |
三相電流 | 顯示三相主回路電流 |
數據記錄 | |
故障記錄 | 記錄最近20次故障信息 |
起動次數記錄 | 記錄本裝置的起動次數 |
