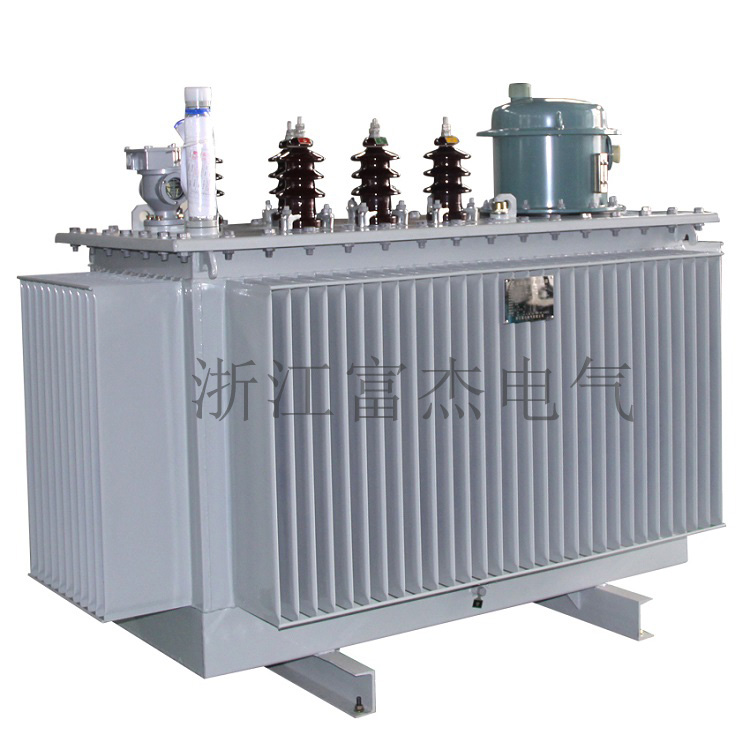

FSVR線路自動調壓穩壓器

一、總則

1.FSVR線路自動調壓穩壓器是一種通過跟蹤線路電壓變化，自動調節裝置本體變比來保證輸出電壓穩定的裝置。可以在-20%--+10%的范圍內對輸入電壓進行自動調節，它特別適用于電壓波動大的線路或壓降大的線路，將這種饋線調壓器串聯安裝在在6kV、10kV、35kV線路的中后部，在一定范圍內對線路電壓進行調整，保證用戶的供電電壓，減少線路的線損。此外，FSVR饋線自動調壓器也適用于主變不具備調壓能力的變電站，將這種調壓器安裝在變電站變壓器出線側，保證出線側母線電壓。在全國農網、城網，油田，煤炭，化工，變電站等領域有廣泛的應用。

二、 主要特點

(1)整機裝置容量大、損耗低、體積小、便于安裝維護;

(2)跟蹤電壓變化自動調整三相有載分接開關檔位，動作可靠，電壓調整精度高;

(3)可以根據需要調整電壓基準、動作延時、允許范圍、次數限定，參數設置靈活、方便;

(4)顯示FSVR有載分接開關檔位動作次數、當前檔位，具有最高檔和最低檔指示;

(5)具有檔位上限、下限保護，動作限時功能，有效的提高了產品的可靠性;

(6)控制器具有過電壓速降和欠電壓保護功能，當線路處于過壓、欠壓狀態時，控制器自動閉鎖; 確保有載分接開關的安全操作

(7)控制器采用工業級控制芯片，可靠性高，抗干擾能力強，可適應戶外惡劣環境;

 (8)具有RS485通訊接口，可以通過無線通訊模塊在距安裝點30m以內查看、修改控制器的參數。

 (9)還可增加云端遠程控制。

三、產品標準

1、生產設計標準

JB8749-1998     調壓器通用技術要求

GB1094-2013     電力變壓器

GB/T6451-2008   三相油浸式電力變壓器技術參數和要求

GB/T17468—1998  電力變壓器選用導則

GB10230—2007      有載分接開關

GB/T1058—1989     有載分接開關應用導則

DL/T572-2010       電力變壓器運行規程

2、對使用的基本標準

FFSVR線路自動調壓穩壓器安裝點電壓滿足國標GB/T12325-2008供電電壓偏差標準規定：35kV及以上供電電壓正、負偏差的絕對值之和不超過額定電壓的10%；20kV及以下三相供電電壓允許偏差為額定電壓的±7%；220V單相供電電壓允許偏差為額定電壓的+7%，-10%。

四、主要技術參數

1．環境條件

1.1海拔高度：≤2000m

1.2環境溫度：-25℃～+45℃

1.3相對濕度：小于90%

1.4 防污穢能力： III級

1.5 安裝傾斜度：< 2%

1.6 裝置周圍無嚴重影響裝置絕緣性能的污穢及侵蝕性介質，工作場所無火災及爆炸危險，無劇烈震動。

注意:工作環境超出上述條件時，用戶在訂貨時需特殊說明。

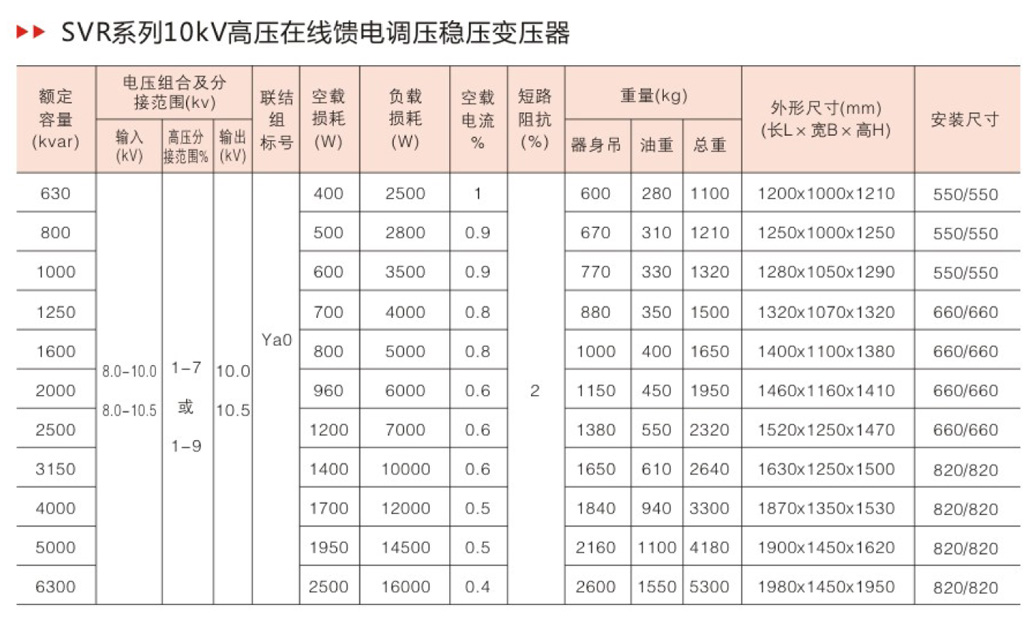

2. 技術參數

2.1 額定容量：630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA  10000kVA 等，特殊規格可定制。

2.2額定電壓: 0.4KV、6kV、10kV、35kV

2.3頻  率：50 Hz

2.4電壓調節范圍： -20%~+20%

2.5檔  位：7-9檔

2.6連接組別：Ya0

2.7、變壓器油牌號：25#，45#

2.8冷卻方式：ONAN

2.9絕緣水平：LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV), LI200kV/AC85kV(35kV)

2.10 FFSVR線路自動調壓穩壓器采用全密封波紋油箱，有油溫指示，壓力釋放閥；箱體內置信號電源和采樣PT，為控制器提供采樣信號及工作電源；

3.調壓開關基本參數：

3.1 開關各觸點電阻：與有載分接開關級數有關，＜500μΩ

3.2 開關電動操作接換一次時間：10s

3.3 開關過渡電阻切換時間：15～24ms

3.4 開關在額定容量下觸頭的電氣壽命：〉50000次

3.5 開關機械壽命： 〉500000次

3.6 切換過渡方式：單電阻或雙電阻

4.調壓控制器性能參數：

4.1工作電源:AC/DC 110－450V

4.2額定頻率:50Hz

4.3最大功耗:25W

4.4模擬輸入:2路電壓(0-250V)

4.5開關量輸入:10路空接點輸入

4.6開關量輸出:2路(AC250V/380V l6A)

4.7測量精度: 電壓(0.5%)

4.8抗干擾等級:符合IEC61000-4:1995等級的要求

5、安裝說明

1. 產品安裝由用方負責，供方可派售后服務人員到現場指導。

2. 設備就位后，應用接地線進行多點接地，接地電阻不能大于4歐姆，接地體埋入地下深度等應符合電力規程接地要求。

安裝參考圖如下：

6、安裝

1. 產品安裝由用方負責，供方可派售后服務人員到現場指導。

2. 設備就位后，應用接地線進行多點接地，接地電阻不能大于4歐姆，接地體埋入地下深度等應符合電力規程接地要求。

八、售后服務

1. 供方向用方提供本裝置安裝及運行維護方面的培訓；

2. 保修期一年或按約定，期間因產品質量引起的設備損壞，由供方負責免費維修或更換，供方提供產品的長期服務。
