高、低壓電抗器
產品名稱：直流平波電抗器
服務熱線：0577-61615222 62791999
打印當前頁
放入收藏夾
一、概述﹕
直流平波電抗器，又稱濾波電抗器，用于變流器的直流側，電抗器中流過的是具有交流分量的直流電流。它的作用是將疊加在直流電流上的交流分量限制在某一規定值內。還用于并聯變頻器的直流側對耦，降低斷續極限，限制環流線路中的環流，應用于直流快速開關切斷故障電流時限制電流上升率，還被用在電流、電壓型變頻器中間回路的直流平波，還可用于整流電源平波，以消除紋波。

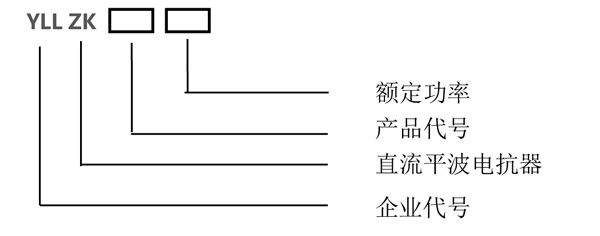

二、型號說明：
三、產品結構特點﹕
直流平波電抗器在電路中主要用于改善電網質量，提高功率因素之用，我廠生產的直流平波電抗器采用優質進口冷扎矽鋼片精致而成，主要由鐵芯和線圈兩部分組成，鐵芯一般為兩芯柱式結構，兩芯柱由多只硅鋼片鐵餅迭積而成，并間有絕緣板隔離，不讓鐵芯出現磁飽和，鐵軛為方軛，組裝后依靠拉緊螺桿上下壓緊，以減少噪音，本產品為干式自冷，有F級和H級二種絕緣等級。具有體積小，溫升低，無噪音等特點
四、技術參數和執行標準﹕
1、額定工作電壓：DC500V-DC1000V
2、抗電強度：鐵芯-繞組 3000VAC / 50Hz / 10mA / 10S 無飛弧擊穿
3、絕緣電阻：鐵芯-繞組 1000VDC，絕緣阻值≥100MΩ
4、電抗器噪音小于65dB（與電抗器水平距離點1米測試）
5、產品執行標準：GB19212.1－2008，GB19212.21－2007，GB1094.6－2011
五、 使用環境條件：
1.海拔高度不超過2000米；
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3.周圍無有害氣體，無易燃易爆物品；
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

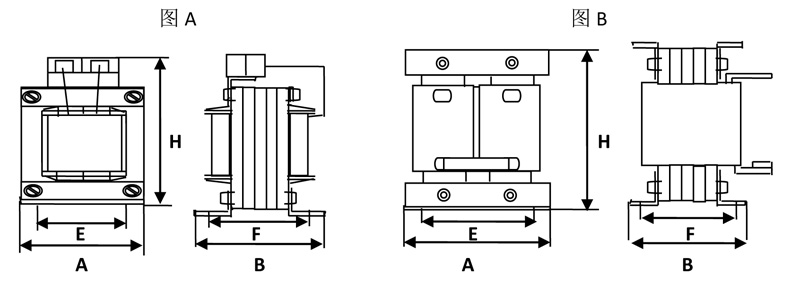

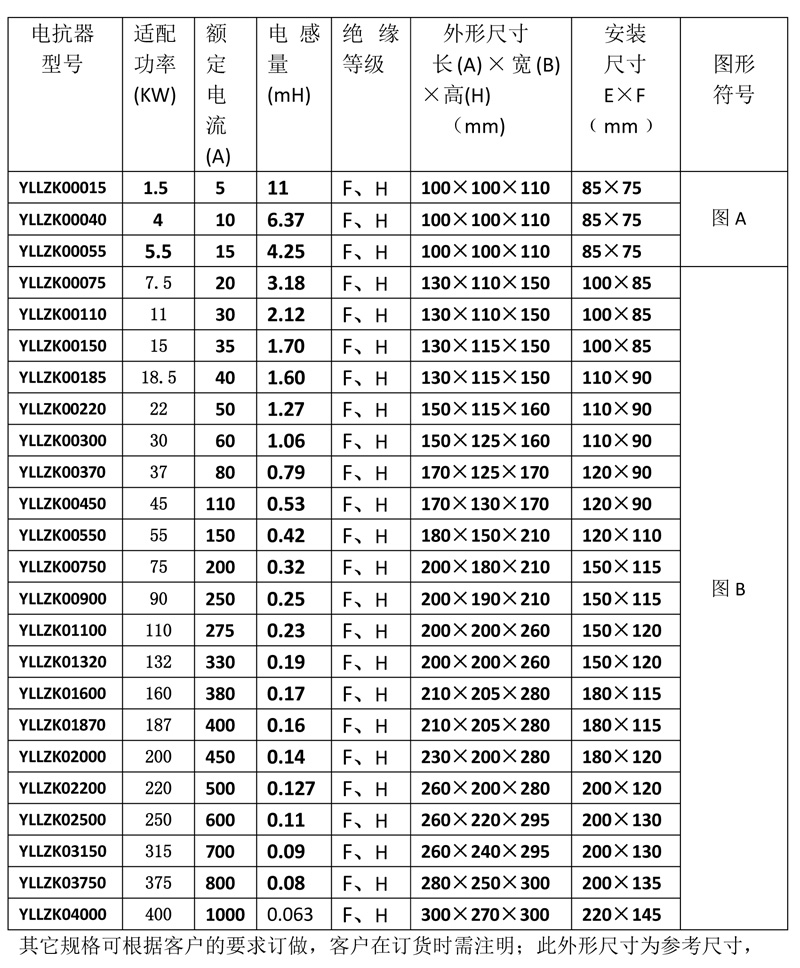

六、 外形及安裝尺寸：
直流平波電抗器，又稱濾波電抗器，用于變流器的直流側，電抗器中流過的是具有交流分量的直流電流。它的作用是將疊加在直流電流上的交流分量限制在某一規定值內。還用于并聯變頻器的直流側對耦，降低斷續極限，限制環流線路中的環流，應用于直流快速開關切斷故障電流時限制電流上升率，還被用在電流、電壓型變頻器中間回路的直流平波，還可用于整流電源平波，以消除紋波。
二、型號說明：
三、產品結構特點﹕
直流平波電抗器在電路中主要用于改善電網質量，提高功率因素之用，我廠生產的直流平波電抗器采用優質進口冷扎矽鋼片精致而成，主要由鐵芯和線圈兩部分組成，鐵芯一般為兩芯柱式結構，兩芯柱由多只硅鋼片鐵餅迭積而成，并間有絕緣板隔離，不讓鐵芯出現磁飽和，鐵軛為方軛，組裝后依靠拉緊螺桿上下壓緊，以減少噪音，本產品為干式自冷，有F級和H級二種絕緣等級。具有體積小，溫升低，無噪音等特點
四、技術參數和執行標準﹕
1、額定工作電壓：DC500V-DC1000V
2、抗電強度：鐵芯-繞組 3000VAC / 50Hz / 10mA / 10S 無飛弧擊穿
3、絕緣電阻：鐵芯-繞組 1000VDC，絕緣阻值≥100MΩ
4、電抗器噪音小于65dB（與電抗器水平距離點1米測試）
5、產品執行標準：GB19212.1－2008，GB19212.21－2007，GB1094.6－2011
五、 使用環境條件：
1.海拔高度不超過2000米；
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3.周圍無有害氣體，無易燃易爆物品；
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
六、 外形及安裝尺寸：
七、訂貨須知：
1、產品型號
2、額定電流
3、額定電壓（電網電壓）
5、額定電感
6、絕緣等級
7、其它特殊要求可在協議中另行規定
