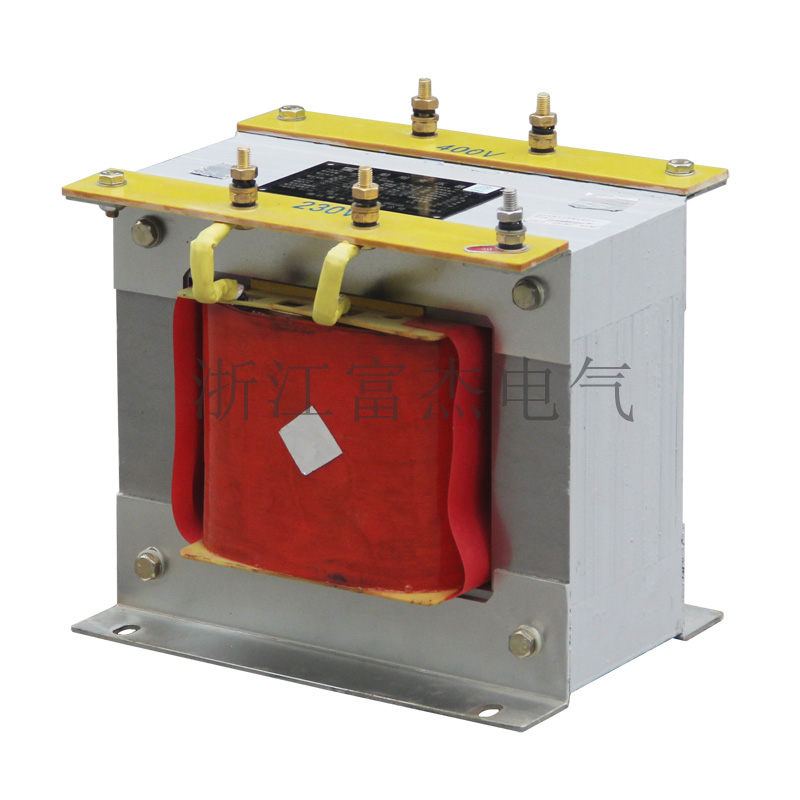

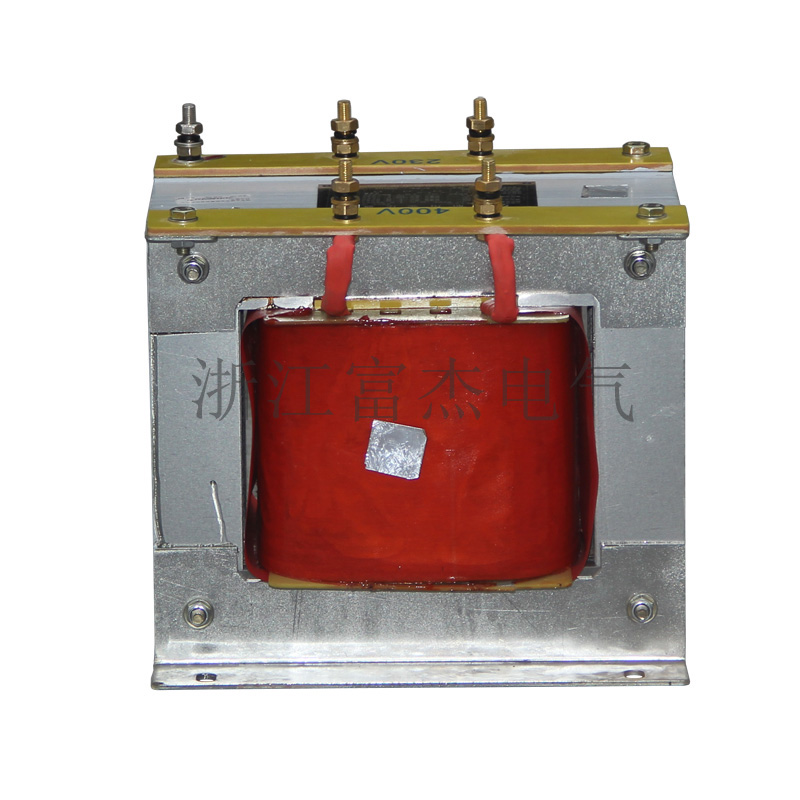

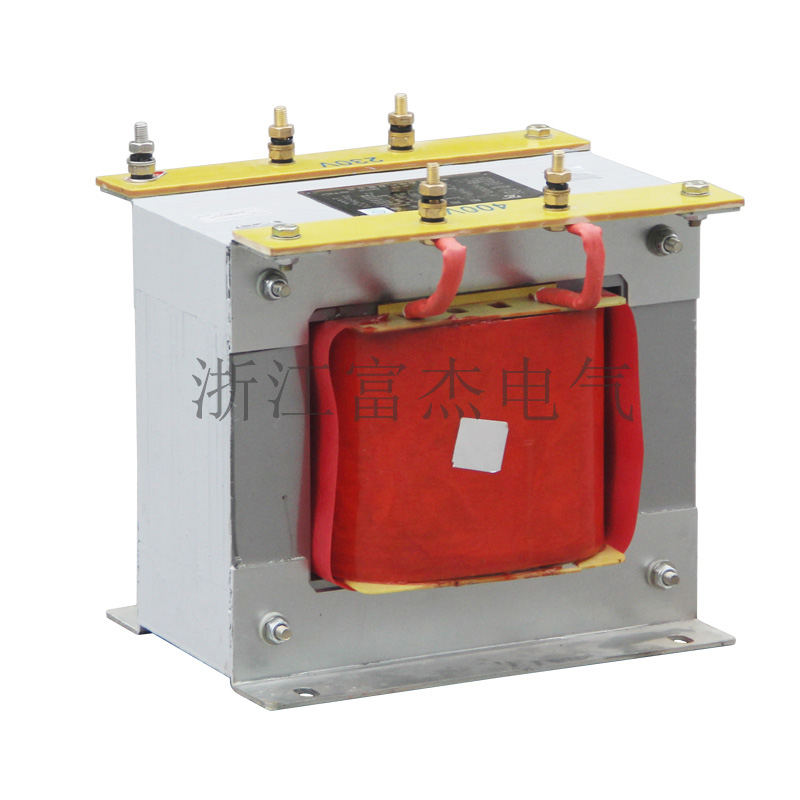

CDD系列船用照明控制與動力變壓器(以下簡稱變壓器)，正常使用條件下，安裝在船舶、海洋平臺及其它場所用于照明、電力、通訊或電 網隔離用變電設備。該系列變壓器是適用電壓為750V以下，頻率為50Hz和60Hz，單相容量為0.05-10KVA，三相容量為1-400KVA的干式自冷防滴式變壓器。變壓器的鐵芯為心式結構，用優質冷軋硅鋼片疊制而成，能牢固的固定繞組，在使用條件下使震動減至最小;線圈由優質高絕緣漆包線或絲包線繞制而成，絕緣等級為B、F、H級。

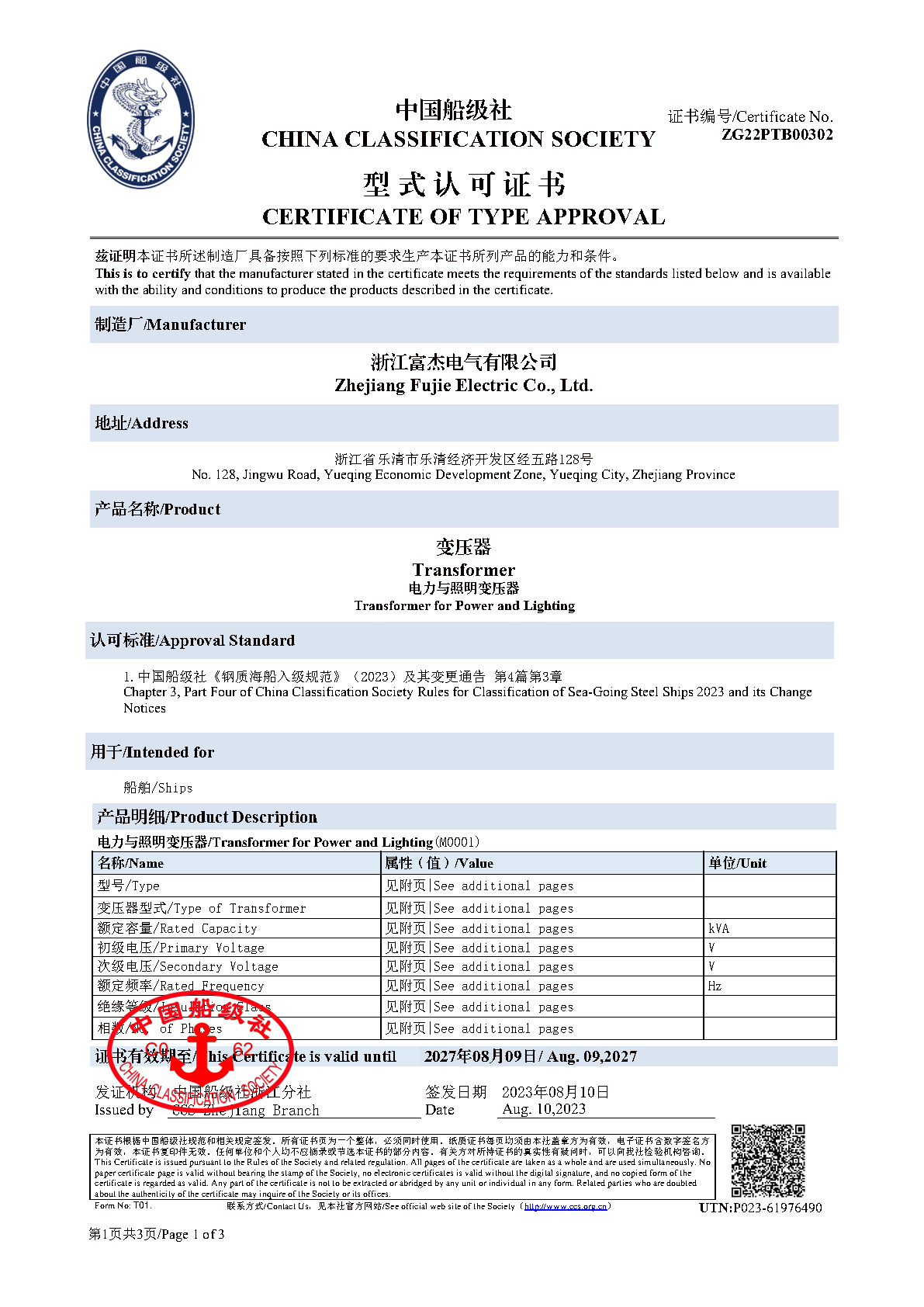

和中國船級社《鋼質海船入級規范》（2021）及其修改通報第4篇第3章。
CB/T 4388《船用變壓器》
IEC 60076，IEC 60068，IEC 60528國際電工標準
GB 1094.1-2013 電力變壓器 第1部分 總則
GB 1094.3-2003 電力變壓器 第3部分 絕緣水平和絕緣試驗
GB 1094.5-2008 電力變壓器 第5部分 承受短路的能力
GB1094.11-2007 電力變壓器 第11部分干式變壓器
GB 2423.4-2008 電工、電子產品環境試驗第2部分試驗方法 試驗Db：交變濕熱（12h+12h）循環
GB 2423.16-2008 電工、電子產品環境試驗第2部分試驗方法 試驗J及導則：長霉
GB 2423.17-2008 電工、電子產品環境試驗第2部分試驗方法 試驗Ka：鹽霧
GB 2900.1 電工名詞術語 基本術語
GB 2900.15 電工名詞術語 變壓器、互感器、調壓器和電抗器
GB 4208-2017 外殼防護等級（IP代碼）
GB/T13384-2008 機電產品包裝通用技術條件
變壓器在下列條件下能可靠工作
a、環境溫度為-25~+45℃;
b、空氣相對濕度不大于95%;
c、有凝露、油霧、鹽霧和霉菌的影響;
d、有船舶正常營運時產生的振動和沖擊;
e、船舶運行時搖擺度≤22.5°傾斜角度≤15°;
f、電源電壓的波形近似于正弦波，三相變壓器所連接的電源電壓近似于對稱;

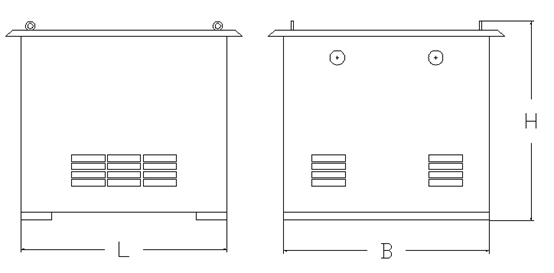

表1單相變壓器
型式 | 額定容量kVA | 初級額定電壓kV | 次級額定電壓kV | 聯接組標號 | ||
50Hz | 60Hz | 50Hz | 60Hz | |||
防 滴 式 | 0.05 | 0.69 0.4 0.23 | 0.69 0.45 0.22 | 0.4 0.23 0.115 | 0.45 0.23 0.115 | Ii0 |
0.1 | ||||||
0.16 | ||||||
0.2 | ||||||
0.25 | ||||||
0.3 | ||||||
0.4 | ||||||
0.5 | ||||||
0.63 | ||||||
0.8 | ||||||
1 | ||||||
1.2 | ||||||
1.5 | ||||||
2 | ||||||
2.5 | ||||||
3 | ||||||
4 | ||||||
5 | ||||||
6 | ||||||
8 | ||||||
10 | ||||||
注：額定初級電壓、次級電壓可以根據用戶需要任意組合，表中所列以外的電壓由用戶和制造廠協商確定 | ||||||
表2：單相變壓器額定性能數據
額定容量 kVA | 初級額定電壓 kV | 次級額定電壓 kV | 空載損耗 W | 不同絕緣耐熱等級下的負載損耗 W | 空載電流 % | 短路阻抗 % | ||
B(95°C) | F(115 °C) | H(140 °C) | ||||||
0.05 | 0,69 0.45 0.40 0.23 | 0.45 0.40 0.23 0.115 0.025 | 7 | 12 | 14 | 14 | 28 | 3.0 |
0.1 | 9 | 13 | 15 | 15 | 28 | |||
0.16 | 10 | 14 | 16 | 16 | 25 | |||
0.2 | 11 | 15 | 17 | 17 | 25 | |||
0.25 | 12 | 16 | 18 | 18 | 25 | |||
0.3 | 13 | 18 | 20 | 20 | 20 | |||
0.4 | 15 | 20 | 23 | 23 | 20 | |||
0.5 | 16 | 22 | 25 | 25 | 18 | |||
0.63 | 18 | 30 | 33 | 35 | 17 | |||
0.8 | 20 | 35 | 40 | 40 | 16 | |||
1 | 22 | 40 | 45 | 45 | 16 | |||
1.2 | 30 | 50 | 55 | 5 | 15 | |||
1.5 | 35 | 55 | 60 | 65 | 14 | |||
2 | 40 | 60 | 65 | 70 | 14 | |||
2.5 | 48 | 65 | 70 | 75 | 13 | |||
3 | 55 | 70 | 75 | 80 | 12 | |||
4 | 70 | 95 | 100 | 110 | 11 | |||
5 | 80 | 115 | 125 | 130 | 10 | |||
6 | 90 | 150 | 160 | 175 | 10 | |||
7.5 | 100 | 180 | 190 | 205 | 9 | |||
8 | 105 | 200 | 210 | 230 | 7 | |||
10 | 110 | 230 | 245 | 260 | 8 | |||
注：表中各容量所列空載損耗、負載損耗為50Hz頻率電源情況下的損耗值，60Hz頻率電源情況下的損耗可參考執行。 | ||||||||
